ワイヤーカット加工
高精度な表面粗さ、面粗度を実現します。
弊社、ワイヤ放電加工は設備に特殊加工装置を備えているため、高精度な表面粗さ、面粗さ(面粗度)の実現をします。
加工後の製品の質感も従来のワイヤ放電とは違い、見た目、手感も満足できます。
Rz1.5以下の滑らかさ(表面精度)を実現します。

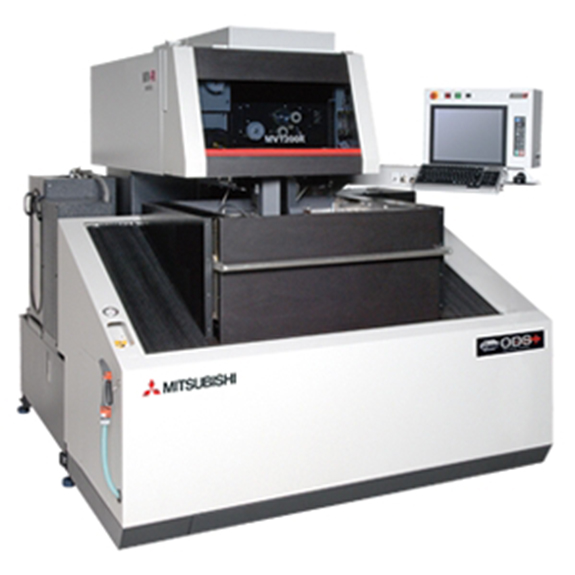

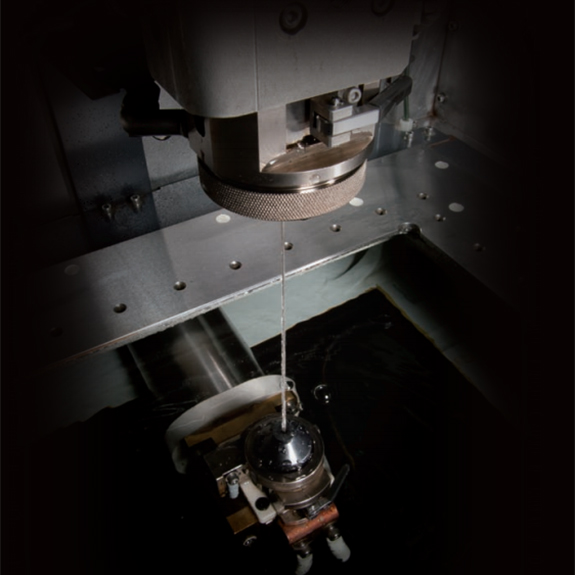

ワイヤ放電加工機MV1200R高精度ワイヤ放電加工により高表面精度を実現します。

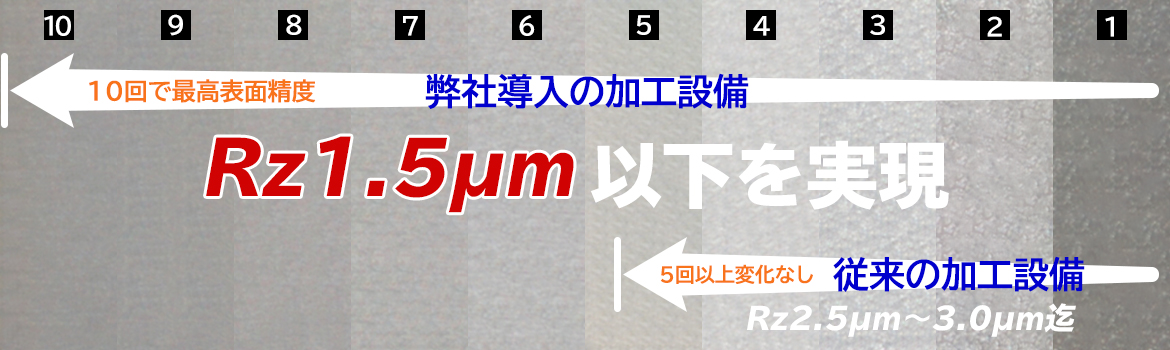

テストピースによる表面粗さ(面粗度)検証
| 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
| 1.130 | 1.345 | 1.505 |
2.090 | 2.332 | 3.786 | 5.131 | 12.194 | 15.374 | 15.692 |
表面粗さ(μmRz)
更に、超仕上電源(Digital-FS電源)使用により
- 表面粗さ(面粗度)Rz0.4μm/Ra0.05μm(超硬合金)を実現
- 表面粗さ(面粗度)Rz1.0μm/Ra0.12μm(Steel)を実現
弊社導入設備 メーカー加工サンプル

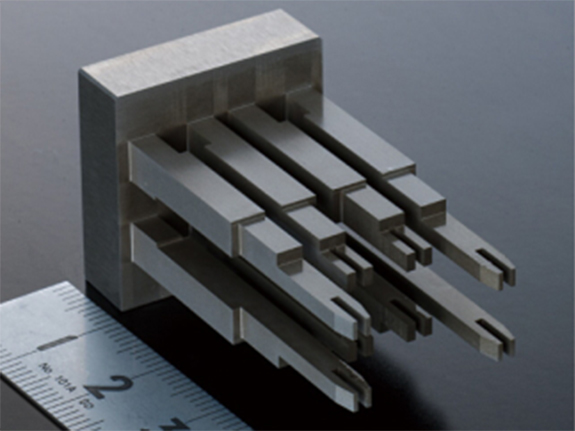

コネクタ
| 機種 | MV1200R ADVANCE PLUS |
| 電極材 | φ0.2/BS |
| 工作物 | Steel（SKD11） |
| 板厚 | 4～25mm |
| 面あらさ | Rz3.1μm/Ra0.38μm |
| 精度 | 形状±3μm |
- ODSにより高精度加工を実現
- ピン幅：1.0～4.5mm、長さ：40mmの高L/Dの加工において、加工精度±3μmを実現

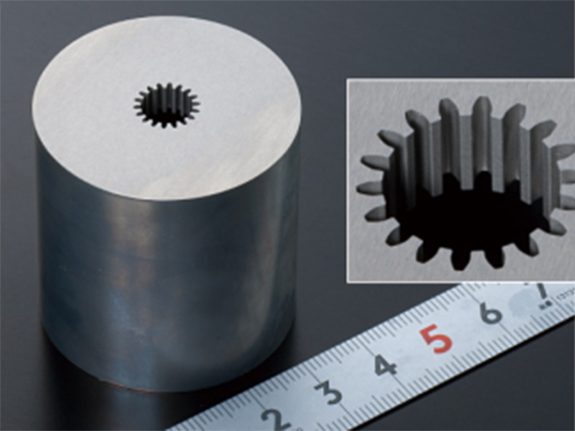

ギア
| 機種 | MV1200R ADVANCE PLUS |
| 電極材 | φ0.1/BS |
| 工作物 | Steel（SKD11） |
| 板厚 | 5mm |
| 面あらさ | Rz2.0μm/Ra0.26μm |
| 精度 | 形状±2μm |
- ODSにより高精度加工を実現
- 新コーナー加工制御（CM3）により、ノズルが離れた状態でも形状制度±2μmを実現

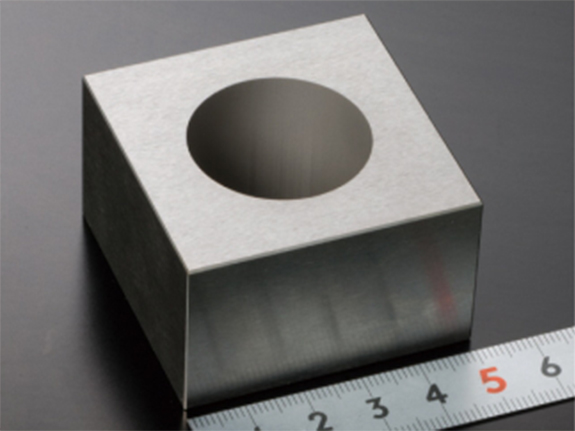

真円
| 機種 | MV1200R ADVANCE PLUS |
| 電極材 | φ0.2/BS |
| 工作物 | Steel（SKD11） |
| 板厚 | 30mm |
| 面あらさ | Rz2.0μm/Ra0.28μm |
| 精度 | 真円度2.0μm |
- ODSにより真円精度の向上を実現
- 切り返し時の突起やアプローチ部の食い込みを抑え、高い真円精度を実現

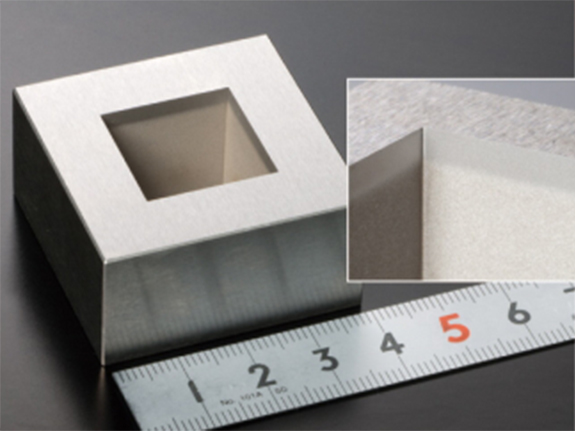

切り刃
| 機種 | MV1200R ADVANCE PLUS |
| 電極材 | φ0.2/BS |
| 工作物 | Steel（SKD11） |
| 板厚 | 20mm |
| 面あらさ | Rz2.5μm/Ra0.32μm |
| 精度 | 形状±3μm |
- ODSにより高精度加工を実現
- PFCによりテーバ精度が向上し、切り刃の長さを均一化
